Análisis de Componentes e Ingeniería Interna: Parkside PDSSA 20-Li A1

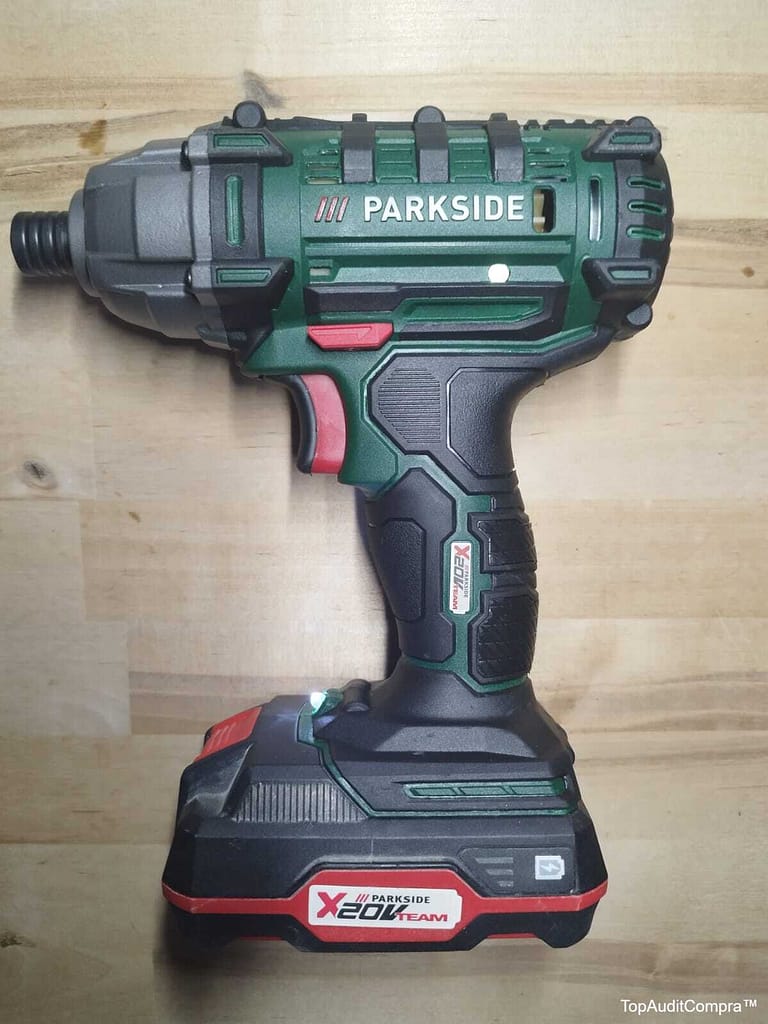

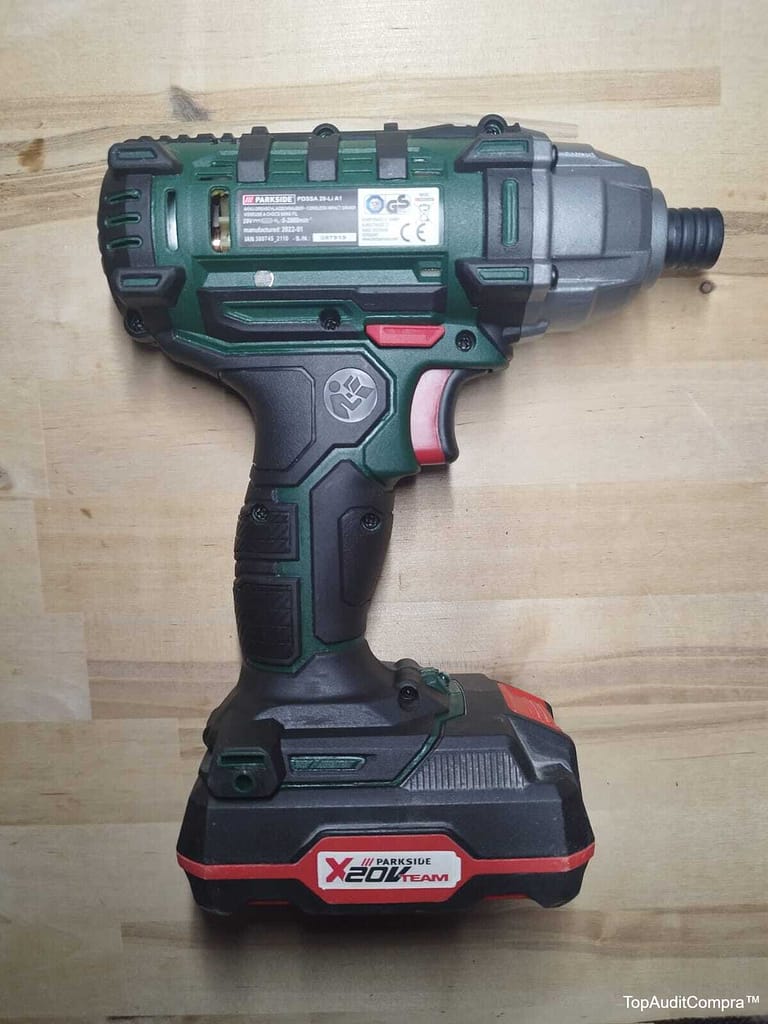

El Parkside PDSSA 20-Li A1 es una herramienta de entrada diseñada para el bricolaje doméstico. Este destripado revela las decisiones de diseño que toma la marca para mantener un precio competitivo sacrificando ciertos aspectos de durabilidad a largo plazo

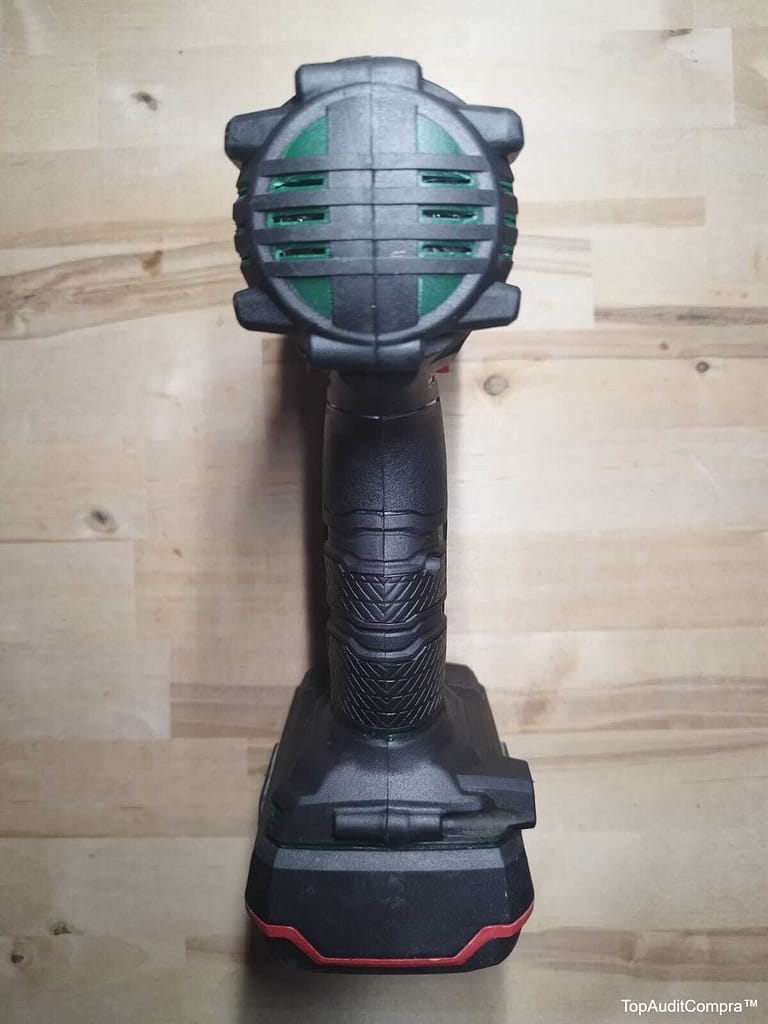

Arquitectura de la Carcasa: El cuerpo exterior está fabricado en plástico inyectado estándar con sobremoldes de goma negra (soft-grip) para mejorar el agarre y la absorción de vibraciones. No cuenta con sellados especiales contra el polvo o la humedad (IP).

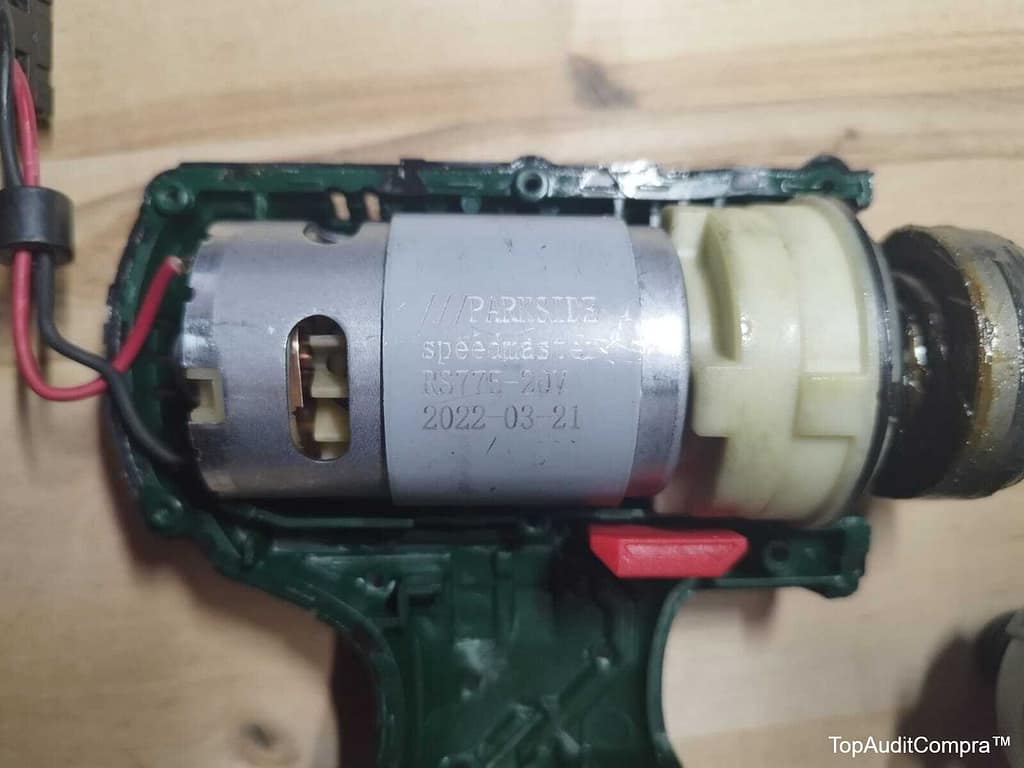

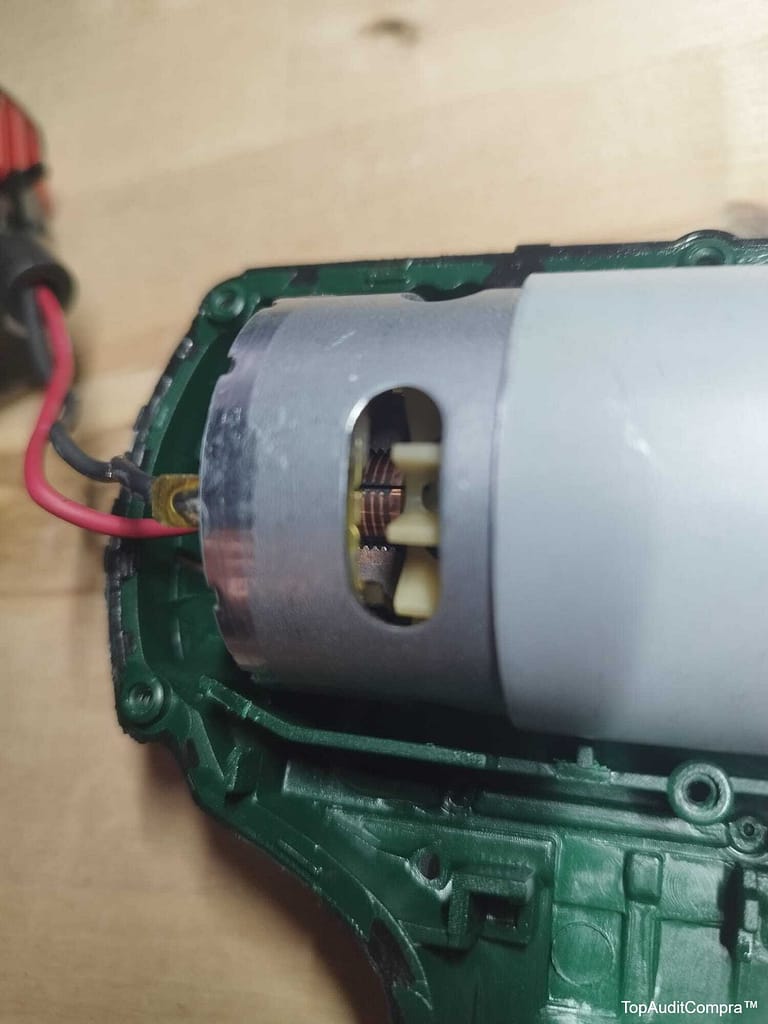

El Motor: Parkside Speedmaster RS775-20V

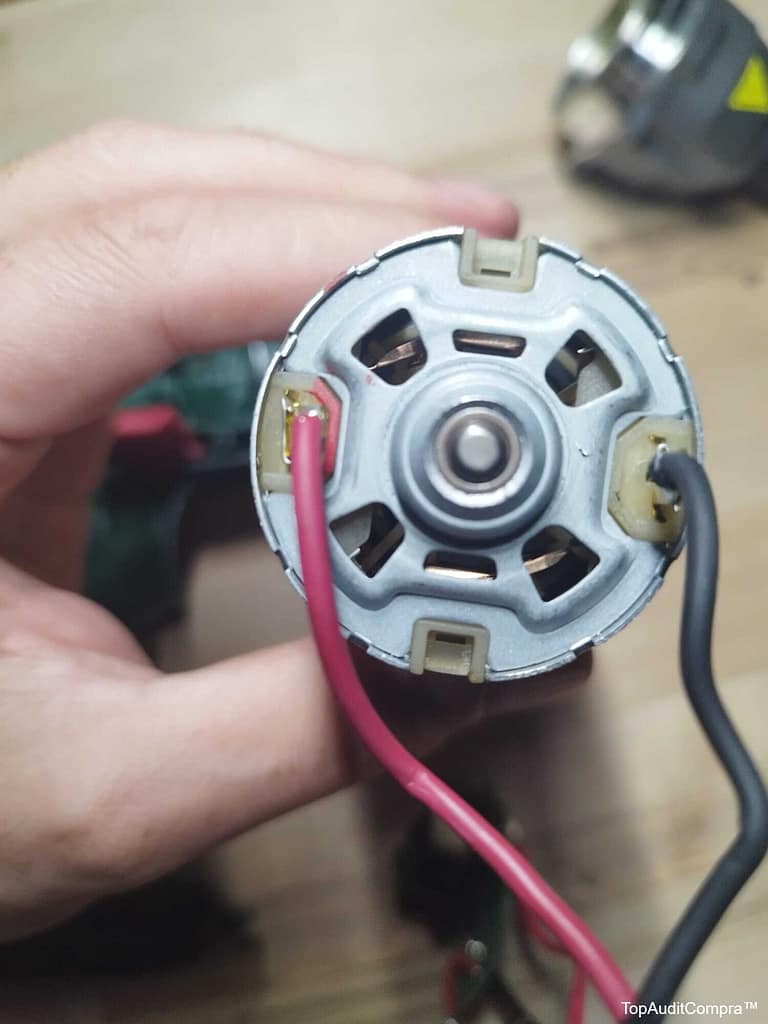

El núcleo de la herramienta es un motor de corriente continua (DC) convencional.
- Tecnología: Es un motor con escobillas (brushed). En un mercado que migra hacia los motores brushless (sin escobillas), este componente abarata notablemente el coste de fabricación.
- Mantenimiento y Desgaste: Las escobillas de carbón sufren fricción mecánica directa. Generan más calor, chispas visibles por las rejillas de ventilación y limitan la vida útil global del motor una vez que los carbones se desgastan por completo.
- Rendimiento: El modelo RS775 es un motor robusto y muy común en herramientas de gama blanca o bricolaje, es un viejo conocido. Ofrece un torque respetable para tareas comunes, pero con una eficiencia energética menor que la gama Performance de la propia marca.
Transmisión y Sistema de Impacto

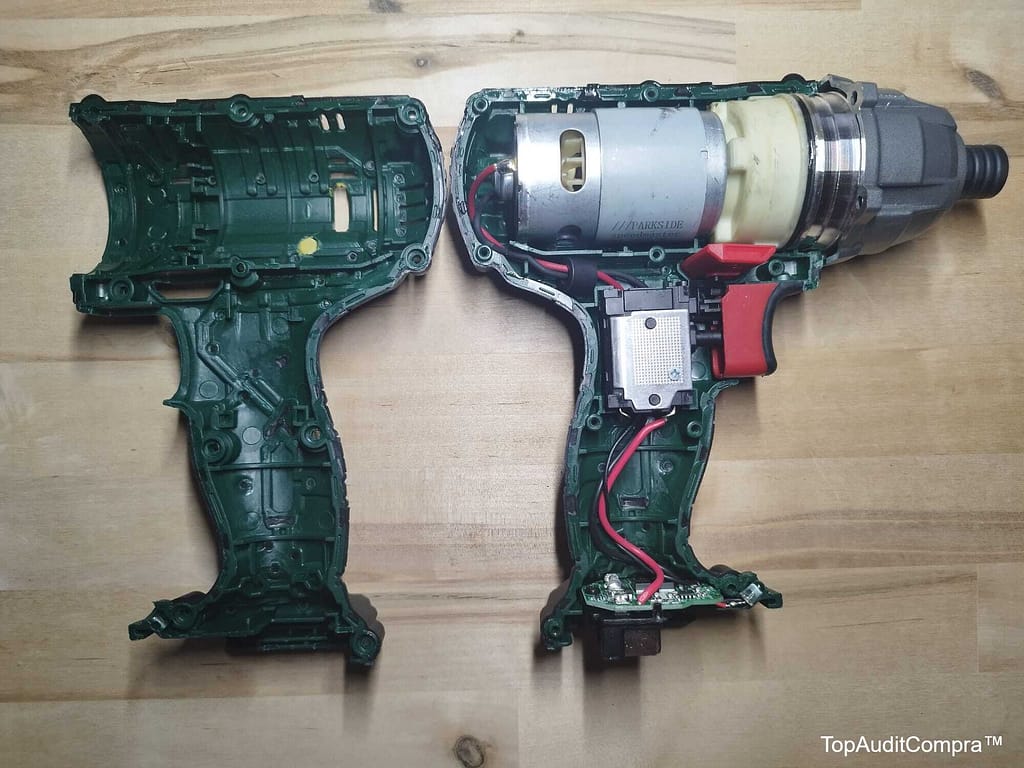

Al separar la carcasa, se observa la división clara entre la etapa de potencia y la etapa de fuerza mecánica.

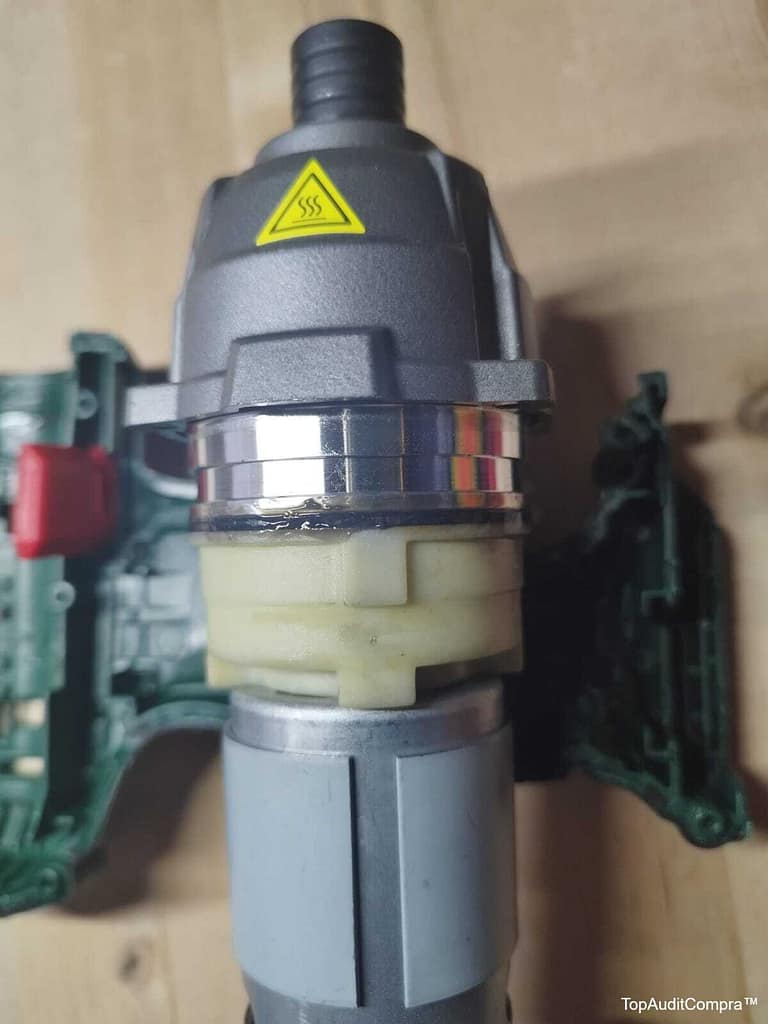

- Caja de Engranajes: La sección plástica intermedia aloja un sistema planetario que reduce las revoluciones del motor e incrementa el par de apriete.

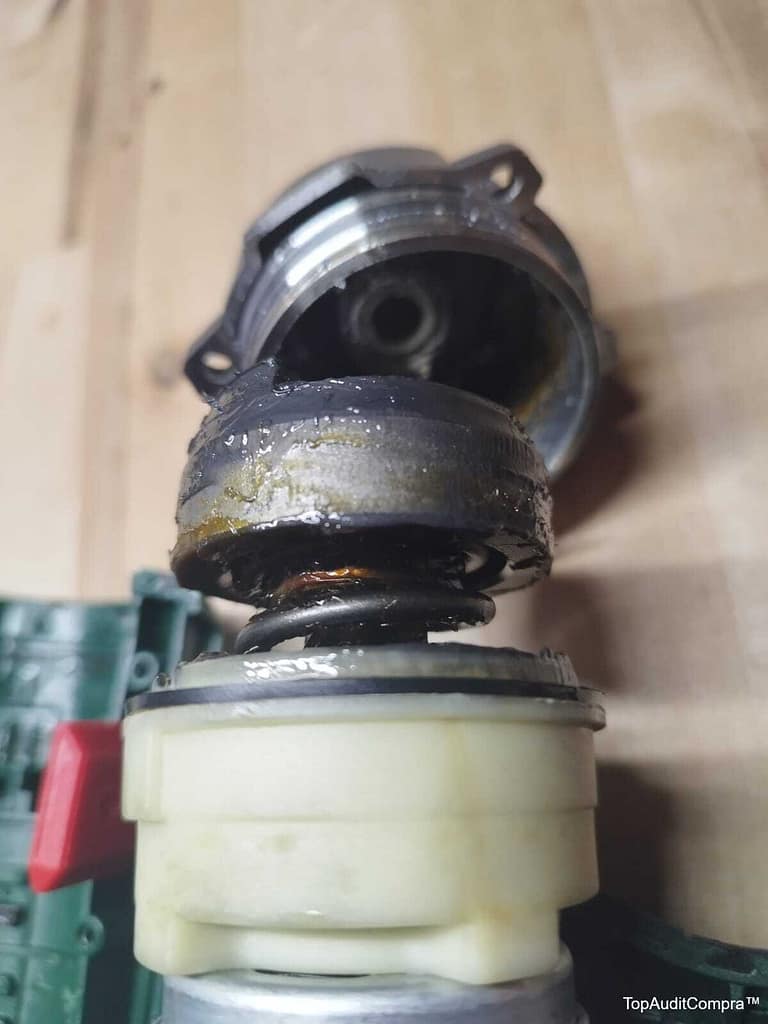

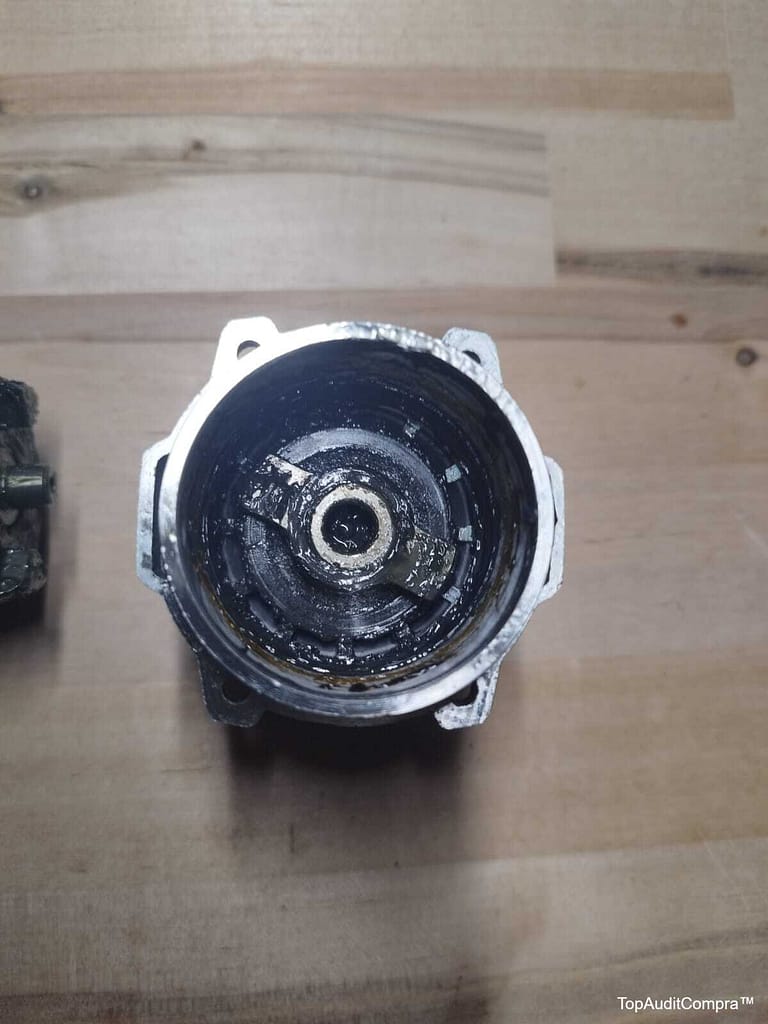

- Martillo y Resorte de Impacto: La sección metálica delantera cuenta con un resorte de alta resistencia acoplado al martillo interno. Al encontrar resistencia en el atornillado, el resorte se comprime y libera el golpe torsional característico de estas herramientas.
- Engranajes Planetarios: El sistema utiliza una corona dentada perimetral que acopla el piñón del motor con el martillo. Aunque cumple bien su función reductora, los dientes y componentes internos de esta sección combinan aleaciones metálicas estándar con algunos alojamientos plásticos para reducir costes de producción.

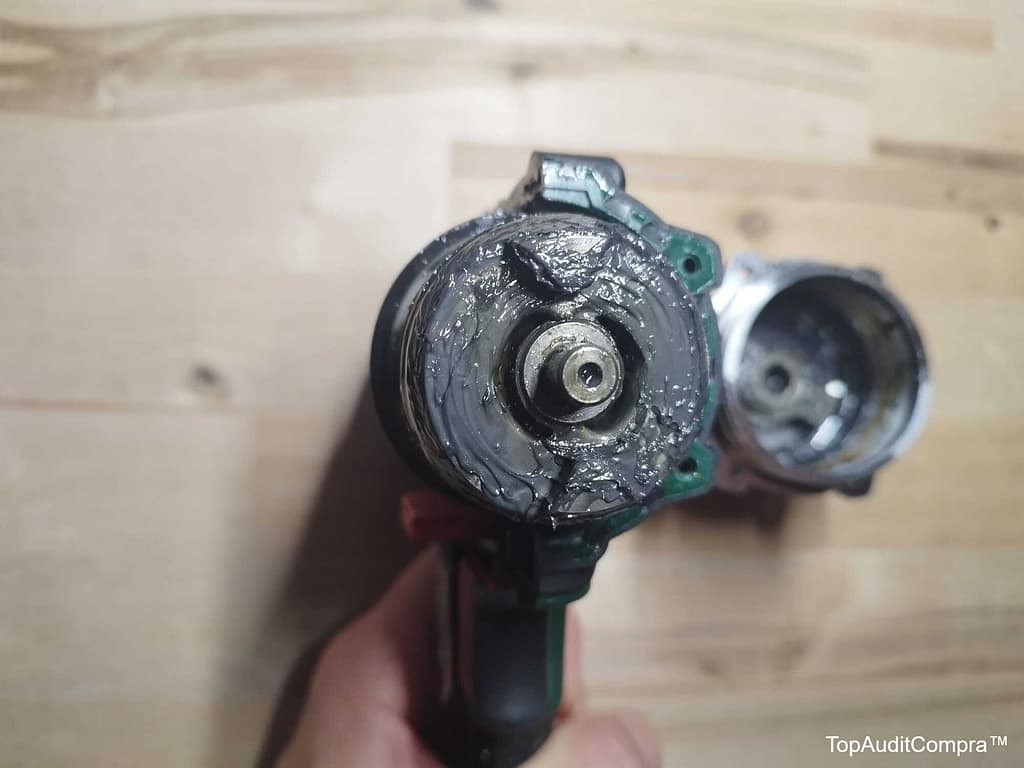

- La Grasa: Se observa una saturación de grasa de litio oscura. Si bien una buena cantidad previene el desgaste prematuro, en herramientas económicas se abusa de la densidad de la grasa para amortiguar el ruido metálico y ocultar las holguras mecánicas naturales del diseño. Con el uso intensivo, esta grasa tiende a degradarse y acumular residuos de desgaste, por lo que requerirá limpieza y re-engrase a medio plazo.
Electrónica de Potencia: PCB y Gestión Térmica

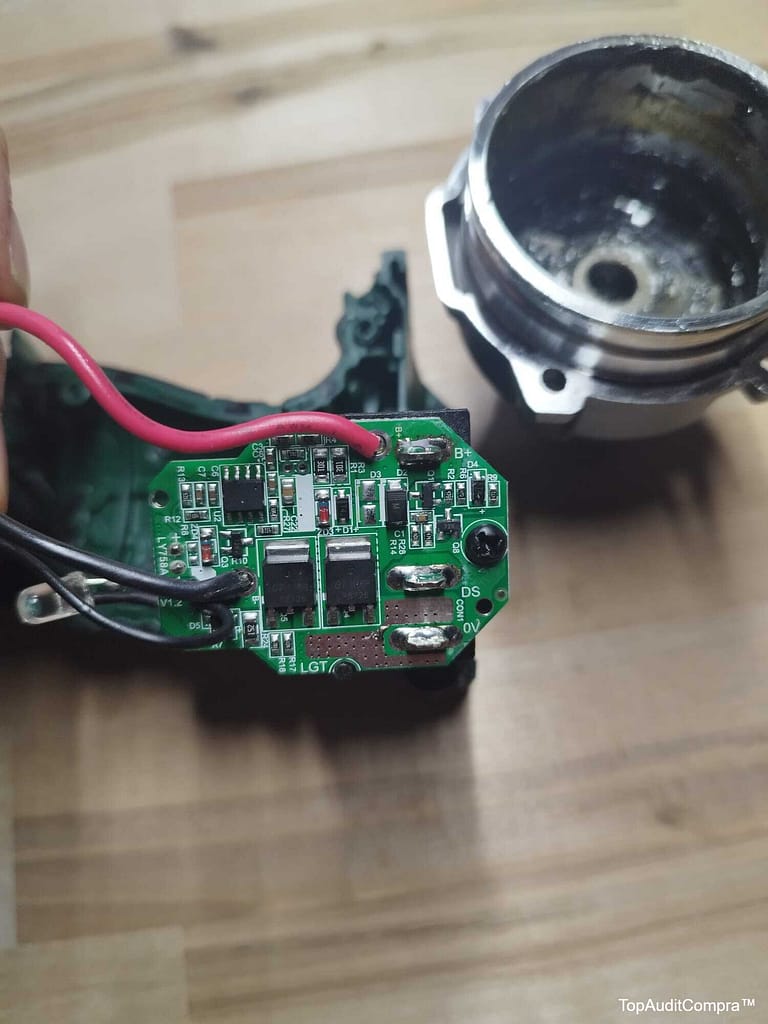

La placa de circuito impreso (PCB) se ubica en la base del mango, justo por encima del conector de la batería.
- Diseño del Circuito: Es una placa de baquelita verde con componentes de montaje superficial (SMD). A diferencia de las herramientas profesionales (donde la PCB está completamente inundada en resina epoxi negra para protegerla de las vibraciones y el polvo de metal), aquí el circuito queda expuesto. Esto lo hace vulnerable si se trabaja en entornos con mucho polvo o limaduras de hierro.
- Transistores MOSFET: Incorpora transistores encargados de regular la corriente que va hacia el motor mediante modulación por ancho de pulsos (PWM). Cuenta con un pequeño disipador pasivo de aluminio para controlar las altas temperaturas cuando la herramienta se somete a un esfuerzo continuo de apriete.

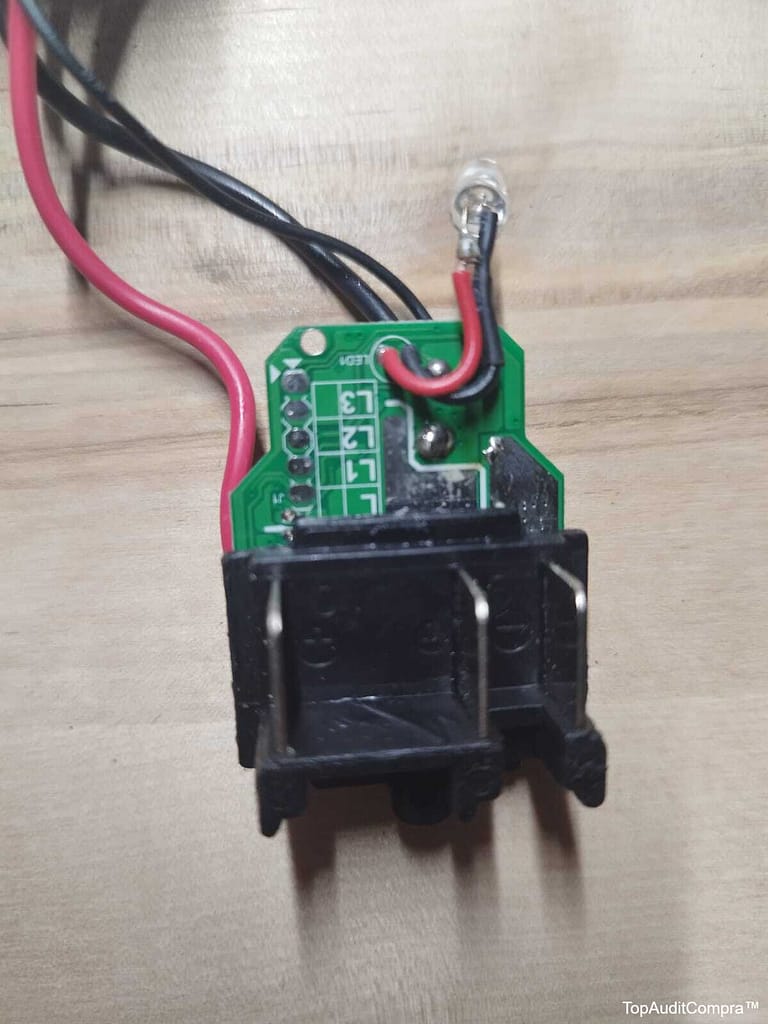

- Indicadores: En la parte trasera de la placa de conexión se observan las pistas preparadas para los LEDs de estado (marcados como L1, L2, L3) y el diodo LED superior encargado de iluminar la zona de trabajo (este modelo no equipa esas indicaciones).
Gatillo e Interruptor de Inversión
- Componente: Utiliza un módulo de gatillo sellado estándar de la industria (modelo FA2-16/1WEK, clasificado para operar entre 7.2V y 24V DC hasta un máximo de 16 amperios).
- Función: Este bloque integra mecánicamente la palanca selectora de sentido de giro (derecha/izquierda) y el interruptor interno que varía la velocidad según la presión ejercida por el usuario. Al ser un componente genérico y estandarizado, su sustitución en caso de fallo es extremadamente barata y sencilla de encontrar en tiendas de repuestos.

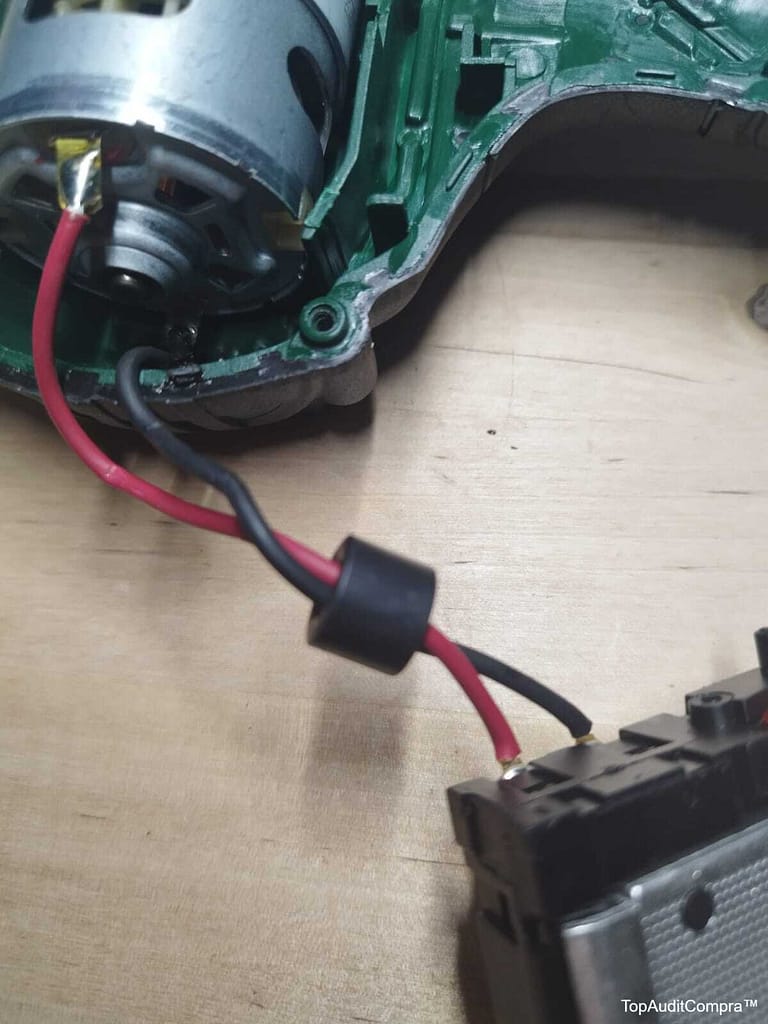

- Seguridad Eléctrica: El cableado de alimentación principal (positivo y negativo) cuenta con un pequeño núcleo de ferrita (el cilindro negro que abraza los cables). Su función es filtrar las interferencias electromagnéticas y los picos de alta frecuencia que genera el motor de escobillas, protegiendo así la electrónica de la batería y de la propia herramienta.
🟢 Puntos Positivos
- Reparabilidad total: Diseño interno ultra simple; cables, motor y gatillo se desueldan y cambian en minutos.
- Repuestos tirados de precio: El motor (RS775) y el gatillo (FA2-16) son genéricos y se compran en internet por pocos euros.
- Fácil mantenimiento: El bloque del percutor se abre fácil para limpiar y re-engrasar cuando la grasa se ensucie.
- Protección eléctrica básica: Lleva un núcleo de ferrita que filtra los picos de corriente del motor para no fundir la placa.
🔴 Puntos Negativos
- Motor con escobillas: Tecnología antigua. Los carbones rozan, generan calor, chispas y gastan más batería que un motor brushless.
- Placa electrónica desprotegida: La PCB no está sellada con resina. Si entra polvo metálico o humedad por las rendijas, hay cortocircuito.
- Grasa de relleno: Trae un exceso de grasa densa para amortiguar el ruido y disimular las holguras de unos engranajes económicos (la grasa se filtra por las uniones).
- Refrigeración al límite: El disipador de aluminio de la electrónica es diminuto; se calentará rápido si le exiges trabajo pesado continuo.
Nuestra valoración final TopAuditCompra: El Parkside PDSSA 20-Li A1 destaca por un diseño interno honesto y espartano: da exactamente lo que cuesta. No oculta soluciones de ingeniería avanzada ni protecciones de grado profesional, pero su simplicidad se convierte en su mayor virtud a la hora de realizar reparaciones caseras. Es un equipo excelente para bricolaje moderado, pero su electrónica expuesta y su motor con escobillas desaconsejan su uso en talleres mecánicos o construcción intensiva.
